Melkweg'SPC ABS Anti Riot Helm-spuitgietmatrijsis ontwikkeld voor fabrikanten die op zoek zijn naar een consistente productie van helmschalen met PC- en PC+ABS-materialen. Met een geïntegreerd concaaf inzetstuk met één holte, P20/718H voorgehard staal, Ra 0,8 polijsten van holtes en een theoretische levensduur van 300.000–500.000 schoten, is de mal ontworpen voor een stabiele en herhaalbare industriële productie.
Het produceren van anti-oproerhelmschalen vereist meer dan alleen het vormgeven van thermoplastisch materiaal. De spuitgietmatrijs moet de maatvastheid behouden, de uniformiteit van de schaalwand controleren, herhaalde injectiedruk weerstaan en betrouwbaar ontvormen gedurende lange productiecycli ondersteunen. PC en PC+ABS worden vaak geselecteerd voor toepassingen waarbij impactprestaties en structurele sterkte belangrijk zijn, waardoor matrijsontwerp een cruciaal onderdeel van het productieproces is.
Inhoudsopgave
- Waarom is het ontwerp van de helmvorm belangrijk?
- Wat is de belangrijkste structuur van een PC ABS-helmvorm?
- PC ABS Anti Riot Helm Spuitgietspecificaties
- Waarom zijn PC en PC+ABS geschikt voor het vormen van helmschalen?
- Welke invloed hebben precisie en duurzaamheid op de productie?
- Hoe wordt de mal vervaardigd en getest?
- Wat moeten kopers controleren voordat ze bestellen?
- Waar kan de mal worden toegepast?
- Veelgestelde vragen
- Ontvang een op maat gemaakte matrijsoplossing
Waarom is het ontwerp van de helmvorm belangrijk?
Een spuitgietmatrijs bepaalt tijdens elke productiecyclus direct hoe nauwkeurig een helmschaal wordt gereproduceerd. Voor beschermende uitrusting is consistentie bijzonder belangrijk omdat variaties in geometrie, wanddikte, oppervlaktekwaliteit of ontkisting de daaropvolgende montage en productinspectie kunnen beïnvloeden.
Een goed ontworpen helmvorm moet een stabiel holteprofiel bieden en tegelijkertijd de injectiedruk en koelingsomstandigheden beheersen. Het doel is niet simpelweg om de juiste externe vorm te creëren, maar om de herhaalbaarheid tijdens de uitgebreide productie te behouden.
- Dimensionale consistentie:Helpt de beoogde helmschaalgeometrie te behouden.
- Uniforme vormgeving:Ondersteunt consistente vorming van schaalwanden.
- Slijtvastheid:Zorgt ervoor dat het gereedschap herhaalde productiecycli kan weerstaan.
- Betrouwbaar ontvormen:Vermindert de kans op schade of zichtbare uitwerpsporen.
- Oppervlaktekwaliteit:Een gepolijste holte kan bijdragen aan een schoon en consistent uiterlijk van de schaal.
Onderzoek naar de productie van spuitgegoten helmen heeft ook kortere productiecycli, stabiele productkwaliteit en slagvastheid geïdentificeerd als belangrijke voordelen van spuitgieten vergeleken met meer traditionele vormbenaderingen.
Wat is de belangrijkste structuur van een PC ABS-helmvorm?

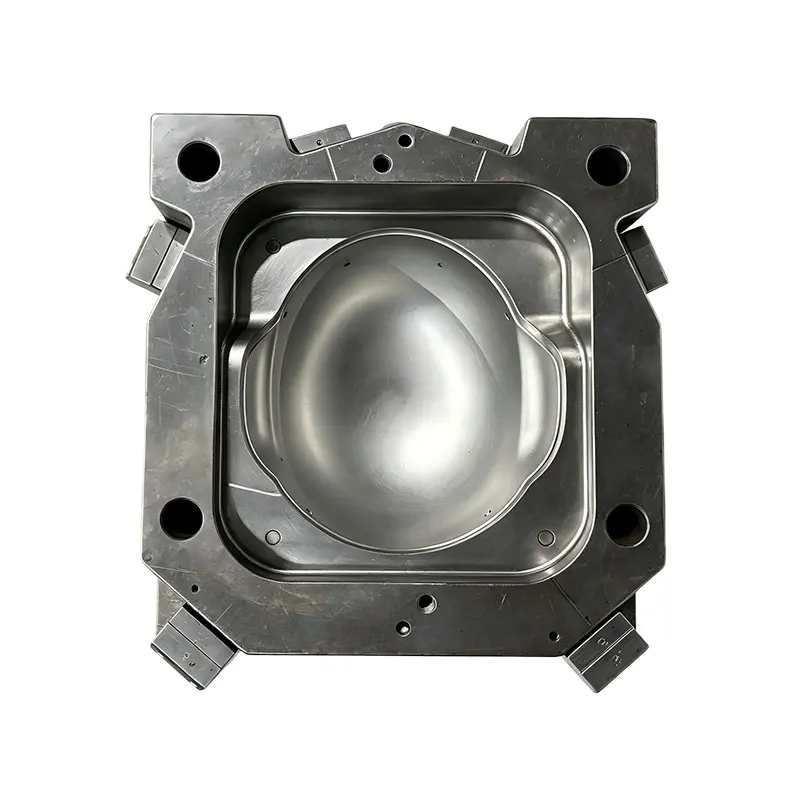

De mal van Galaxy gebruikt ageïntegreerde concave inzetstructuur met één holte. Deze configuratie is geschikt voor de productie van de buitenschaal van oproerhelmen en biedt een speciale holtegeometrie voor het reproduceren van het vereiste schaalprofiel.
De holte maakt gebruik van P20 en 718H voorgehard vormstaal, terwijl de vormbasis 45 # koolstofstaal gebruikt. De combinatie is bedoeld om de slijtvastheid van de holte in evenwicht te brengen met de algehele stijfheid van de malbasis tijdens injectie.
Configuratie met één holte
Dankzij het ontwerp met één holte kan de technische aandacht gericht blijven op de nauwkeurige reproductie van de helmschaal. Het kan ook het balanceren van de matrijs en het productiebeheer vereenvoudigen wanneer het product een relatief groot geprojecteerd vormoppervlak vereist.
Voorgehard caviteitsstaal
P20 en 718H zijn gevestigde opties van gegoten staal voor industriële gereedschappen. Het gebruik ervan in de holte vormt een praktische basis voor herhaalde productie, vooral wanneer wordt verwacht dat de matrijs langere tijd zal werken.
Polijsten van fijne holtes
De holte wordt bewerkt door middel van meertraps polijsten om een oppervlakteafwerking van Ra 0,8 te bereiken. Een gecontroleerde holteafwerking helpt zichtbare bewerkingssporen op de gegoten schaal te verminderen en ondersteunt een netter afgewerkt uiterlijk.
PC ABS Anti Riot Helm Spuitgietspecificaties
De volgende parameters vatten de kernconfiguratie samen die is beschreven voor de helmschaalvorm van Galaxy. De werkelijke matrijsafmetingen, het runnerontwerp, de koelindeling en de vereisten voor de injectiemachine kunnen worden aangepast aan het CAD-model van de helm van de klant en de productievereisten.
| Parameter | Specificatie | Productievoordeel |
|---|---|---|
| Gegoten product | Buitenschaal van anti-oproerhelm | Ontworpen voor specifieke shell-productie |
| Materiaalcompatibiliteit | PC en PC+ABS | Ondersteunt gangbare technische thermoplastische opties |
| Holle structuur | Geïntegreerd concaaf inzetstuk met één holte | Stabiele holtegeometrie en gecontroleerd gieten |
| Holte staal | P20/718H voorgehard staal | Goede slijtvastheid en vervormingsweerstand |
| Vormbasis | 45 # koolstofstaal | Biedt structurele stijfheid |
| Oppervlakteafwerking van de holte | Ra 0,8 fijn polijsten | Ondersteunt gladde en schone schaaloppervlakken |
| Theoretische levensduur | 300.000–500.000 schoten | Ondersteunt lange productiecycli |
Waarom zijn PC en PC+ABS geschikt voor het vormen van helmschalen?
De materiaalkeuze beïnvloedt het matrijsontwerp, de verwerkingsomstandigheden, de koelvereisten, het krimpgedrag en de prestatiekenmerken van de voltooide schaal. PC biedt een hoge slagvastheid en hittebestendigheid, terwijl PC+ABS de eigenschappen van polycarbonaat combineert met de verwerkings- en oppervlaktevoordelen van ABS.
Om deze reden moeten fabrikanten de exacte harskwaliteit bevestigen voordat de mal de definitieve engineering ingaat. Verschillende kwaliteiten kunnen verschillende vloei-eigenschappen, krimpgedrag, verwerkingstemperaturen en additieven hebben.
Er moet daarom een geschikte mal worden ontworpen rond het door de klant bevestigde materiaal, in plaats van PC en PC+ABS als volledig uitwisselbare materialen te behandelen. Materiaalbevestiging tijdens de ontwerpfase kan latere wijzigingen helpen verminderen en de productiestabiliteit verbeteren.
Controlelijst materiaalkeuze
- Bevestig de exacte PC- of PC+ABS-harskwaliteit.
- Bekijk de door de fabrikant aanbevolen verwerkingsomstandigheden.
- Houd rekening met de verwachte krimp en maatvereisten.
- Controleer het gewenste oppervlak van de helmschaal.
- Match het materiaal met het beoogde productievolume en toepassing.
Welke invloed hebben precisie en duurzaamheid op de productie?
Een helmvorm wordt herhaaldelijk onderworpen aan mechanische beweging, injectiedruk, thermische cycli en uitwerpkrachten. Na verloop van tijd kunnen onvoldoende materiaalkeuze of onvoldoende bewerkingsprecisie de slijtage en maatafwijkingen vergroten.
Melkweg voldoet aan deze eisen door middel van precisie-CNC-bewerkingen, meertraps polijsten van holtes, proefinjectie, maatinspectie en ontkistingstests. Deze stappen creëren een kwaliteitscontrolelus tussen matrijzenfabricage en productiegereedheid.
De genoemde theoretische levensduur van 300.000 tot 500.000 schoten is vooral relevant voor fabrikanten die een duurzame productie plannen. De werkelijke levensduur van de matrijs hangt af van factoren zoals materiaal, verwerkingsomstandigheden, onderhoud, machinebediening en productieomgeving, dus levensduurcijfers moeten worden behandeld als technische doelstellingen en niet als een universele garantie.
Hoe wordt de mal vervaardigd en getest?
Precisiegereedschap vereist een gecontroleerd productieproces omdat kleine maatafwijkingen in de holte over elk vormdeel kunnen worden gereproduceerd. Een typische productieworkflow omvat de volgende fasen:
- Product- en DFM-recensie:Het helm-CAD-model en de materiaalvereisten worden vóór de bewerking geëvalueerd.
- Holtetechniek:De spouwconstructie en kritische afmetingen worden vastgesteld volgens het goedgekeurde ontwerp.
- CNC-bewerking:Door uiterst nauwkeurige bewerking worden de primaire holte- en matrijscomponenten gecreëerd.
- EDM en afwerking:Complexe of gedetailleerde gebieden kunnen aanvullende bewerkings- en afwerkingsprocessen ondergaan.
- Polijsten:Het spouwoppervlak wordt verfijnd tot de gewenste afwerking.
- Vormmontage:Holte, malbasis, uitwerpcomponenten en andere systemen worden geassembleerd.
- Proefinjectie:De matrijs wordt getest met het beoogde productiemateriaal.
- Inspectie:Monsterafmetingen en ontvormprestaties worden vóór levering gecontroleerd.
Deze aanpak is belangrijk voor OEM-kopers omdat de matrijs gereed moet zijn voor integratie in het beoogde productieproces en geen uitgebreid correctiewerk vereist na installatie.
Wat moeten kopers controleren voordat ze bestellen?
Het selecteren van een leverancier van helmmatrijzen houdt meer in dan het vergelijken van de initiële gereedschapsofferte. Inkoopteams moeten samen de technische specificaties en het kwaliteitscontroleproces evalueren.
| Koperscontrolepunt | Waarom het ertoe doet |
|---|---|
| Materiaalcompatibiliteit | Zorgt ervoor dat de mal rond de beoogde hars is ontworpen |
| Holte staal | Beïnvloedt slijtvastheid en maatvastheid |
| Oppervlakteafwerking | Beïnvloedt het uiterlijk en de verwerkingskwaliteit van gegoten schalen |
| Levensduurdoel | Helpt bij het inschatten van het gereedschapsgebruik op de lange termijn |
| Proefgieten | Bevestigt praktische productieprestaties vóór verzending |
| Dimensionale inspectie | Verifieert de voltooide mal aan de hand van goedgekeurde vereisten |
| Ondersteuning na verkoop | Helpt bij het beheren van onderhoud en toekomstige gereedschapsvereisten |
Kopers kunnen ook de bredere matrijsoplossingen voor politie-uitrusting van Galaxy bekijken wanneer een project meerdere componenten voor beschermende uitrusting omvat in plaats van alleen een helmschaal.
Waar kan de mal worden toegepast?
De mal is in de eerste plaats bedoeld voor massaproductie van buitenschalen van anti-oproerhelmen. Het kan worden overwogen voor fabrikanten die beschermende uitrusting produceren voor veiligheids- en professionele toepassingen.
- Productie van anti-oproerhelmen
- Productie van beveiligingsapparatuur
- OEM-projecten voor beschermende uitrusting
- Aangepaste helmschaalontwikkeling
- Batch-injectieproductie van PC- of PC+ABS-schalen
Voor projecten waarvoor aanvullende gereedschappen voor beschermende uitrusting nodig zijn, kunnen fabrikanten ook gerelateerde oplossingen evalueren, zoals een mal voor oproerhelmen of andere speciale configuraties voor politieapparatuur.
Veelgestelde vragen
Welke materialen kan deze helmspuitgietmachine verwerken?
De mal is ontworpen om compatibel te zijn met PC- en PC+ABS-grondstoffen. De uiteindelijke materiaalkwaliteit moet tijdens de engineeringfase worden bevestigd, zodat de verwerkings- en vormparameters op de juiste manier op elkaar kunnen worden afgestemd.
Wat is de holtestructuur?
De mal maakt gebruik van een geïntegreerde concave inzetstructuur met één holte, speciaal ontworpen voor de productie van de buitenschaal van anti-oproerhelmen.
Welk staal wordt gebruikt voor de vormholte?
De holte maakt gebruik van P20 en 718H voorgehard vormstaal, terwijl de vormbasis 45 # koolstofstaal gebruikt.
Welke oppervlakteafwerking heeft de spouw?
De holte ondergaat meertraps polijsten om een Ra 0,8 fijnpolijststandaard te bereiken, waardoor gladde en schone gegoten schaaloppervlakken worden ondersteund.
Hoe lang kan de mal worden gebruikt?
De aangegeven theoretische levensduur bedraagt ongeveer 300.000 à 500.000 opnames. De werkelijke levensduur is afhankelijk van de harskwaliteit, verwerkingsomstandigheden, onderhoud, machinebediening en andere productiefactoren.
Wordt de mal vóór levering getest?
Ja. Elke matrijs ondergaat vóór levering een proefinjectie, maatinspectie en een gladheidstest om de productiegereedheid te verifiëren.
Ontvang een op maat gemaakte matrijsoplossing
Het kiezen van de juiste gereedschapsconfiguratie aan het begin van een helmproject kan de productierisico’s verminderen en een stabieler pad bieden van CAD-ontwerp naar massaproductie. Galaxy combineert precisievormbewerking, materiaalcompatibiliteit, afwerking van holtes, proefinjectie en inspectie om fabrikanten te ondersteunen die PC- en PC+ABS anti-oproerhelmschalen ontwikkelen.
Als u een nieuw helmproject plant, een bestaand gereedschap vervangt of een schaal op maat ontwikkelt,neem contact met ons opmet uw CAD-tekening, materiaalspecificatie, productievolume en machine-informatie. Galaxy kan uw vereisten beoordelen en een geschikte matrijsconfiguratie, technische oplossing en offerte voor uw project bieden.
